Descripción

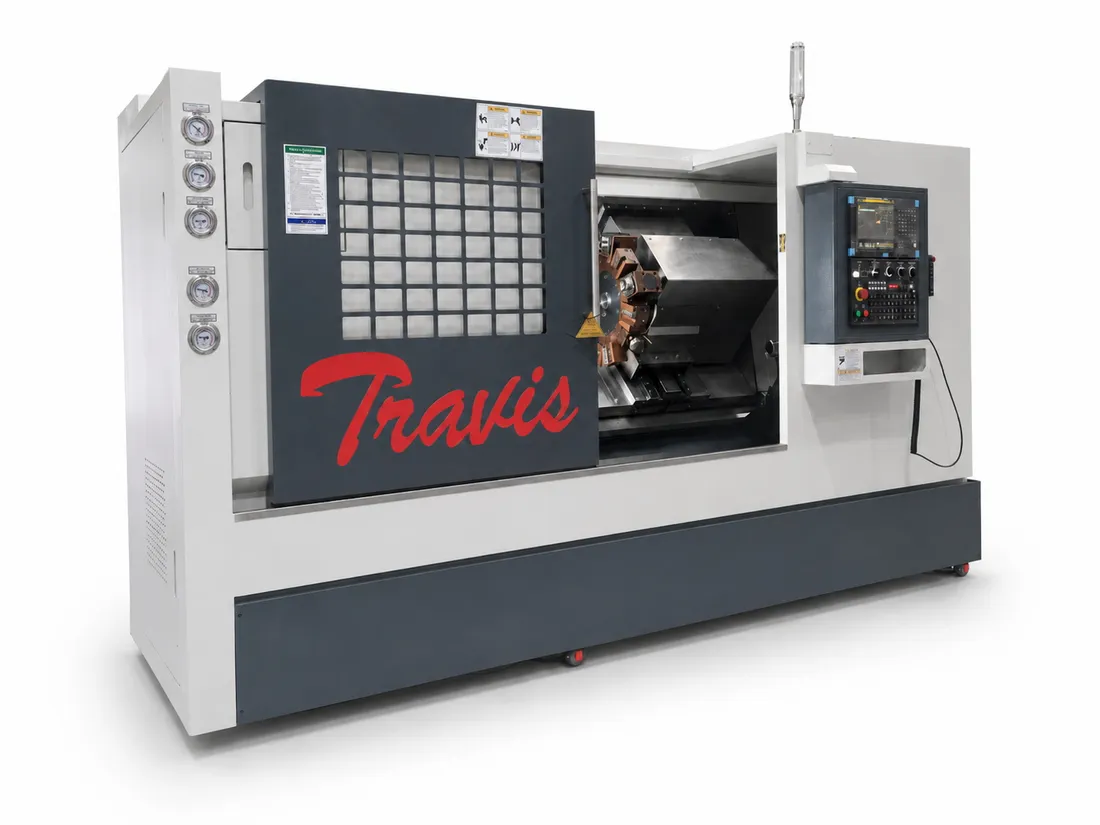

Ref. Torno con herramienta motorizada TS-3M
EQUIPAMIENTO ESTÁNDAR
• Guías lineales
• Herramienta motorizada
• Torre hidráulica
• Plato hidráulico de 3 mordazas
• Contrapunta hidráulica
• Baliza de señalización
• Intercambiador de calor para gabinete eléctrico
• Engrase automático y centralizado
• Sistema completo de refrigeración
• Extractor de virutas tipo cadena y carro para la viruta
• USB
• Equipo de iluminación
• Pedal apertura-cierre plato
• Elementos de nivelación
• Juego herramientas de servicio
Características técnicas
| Control numérico | ||
| Marca y modelo | Fanuc 0i-TF Plus 10" | |
|---|---|---|
| Cabezal | ||
| Gama de velocidades | 3500 rpm. | |
| Nariz del husillo | A2-8 | |
| Pasaje de barra | 75 mm. | |
| Torre hidráulica | ||
| Posiciones de trabajo: | 12 | |
| Máximo cuadrado de herramienta externa: | 25 mm. | |
| Máximo diámetro de herramienta interna | 40 mm. | |
| Avances | ||
| Avance rápido eje Z | 20.000 mm/min | |
| Avance rápido eje X | 20.000 mm/min | |
| Carrera eje X | 180+30 mm/min | |
| Carrera eje Z | 700 mm/min | |
| Capacidades | ||
| Diámetro sobre bancada | 530 mm. | |
| Diámetro sobre carro transversal | 380 mm. | |
| Diámetro de plato hidráulico: | 250 mm. | |
| Máximo diámetro torneable | 360 mm. | |
| Máximo largo torneable | 700 mm. | |
| Potencia | ||
| Motor cabezal (Inter./cont.) | 25 / 20 HP | |
| Contrapunta hidráulica | ||
| Cono de manga: | MT#5 | |
| Diámetro de manga: | 85 mm. | |
| Carrera de manga | 150 mm. | |
| Carrera del contrapunto | 675 mm. | |
| Peso y dimensiones | ||
| Peso | 4400 Kgs. | |
| Area ocupada | 3850 x 1700 x 1830 mm. | |
| Marca: | Travis | |
