Descripción

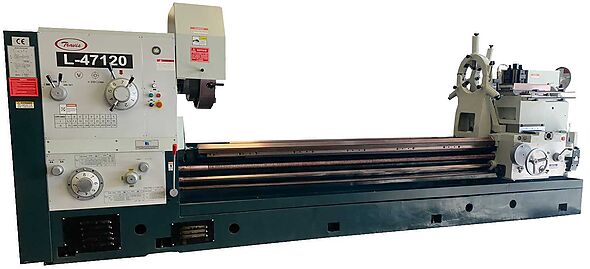

Ref. Torno pesado Linea 47000
Características técnicas
| Caja de roscas y avances | ||
| Pasos en pulgadas | (26) 1 a 14 TPI | |
|---|---|---|
| Pasos en milímetro | (52) 1 a 240 mm. | |
| Pasos diametral pitch | (24) 1 a 28 DP | |
| Pasos módulo | (53) 0,5 a 120 MP | |
| Avance longitudinal en milímetros | 0,1 a 24,3 mm/rev. | |
| Avance transversal en milímetros | 0,05 a 12,15 mm/rev. | |
| Cabezal | ||
| Número de velocidades | 18 | |
| Velocidad | 5.5 - 730 rpm. | |
| Diámetro de pasaje husillo | Ø 105 o Ø 130 mm. | |
| Nariz del husillo | 1:16 | |
| Bancada | ||
| Ancho | 600 mm. | |
| Capacidades | ||
| Recorrido de carro transversal | 520 mm. | |
| Recorrido de charriot | 200 mm. | |
| Volteo sobre bancada: | 1200 mm. | |
| Volteo sobre carro transversal: | 880 mm. | |
| Distancia entre puntas | 1000 a 12000 mm. | |
| Volteo sobre escote | 1400 mm | |
| Sección máxima del portaherramientas | 30x30 mm. | |
| Contrapunta | ||
| Cono de manga: | MT6 | |
| Recorrido del husillo | 240 mm. | |
| Diámetro del husillo | Ø 120 mm. | |
| Potencia | ||
| Motor principal | 15 HP | |
| Peso y dimensiones | ||
| Peso | 6400 (según largo de bancada) Kgs. | |
| Area ocupada | 5000 (según largo de bancada) x 1170 x 1250 mm. | |
| Marca: | Travis | |
